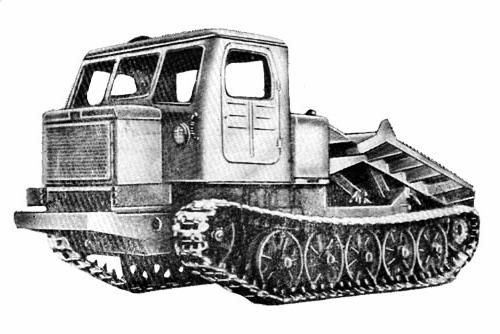

Трактор
ТТ-4
Изготовитель - Алтайский тракторный завод
Начало серийного производства
- 1971 год
Гусеничный, трелевочный, класса тяги 40
кН (4 тс),предназначен для трелевки (вывозки) среднемерной
и крупномерной древесины из лесосек на верхний склад, а также для
крупно-пакетной погрузки древесины на подвижной состав. Шасси трактора можно
использовать для агрегатирования навесных и прицепных лесозаготовительных,
лесохозяйственных и дорожно-строительных машин.
Разработан на базе трактора ТДТ-75 и имеет ряд более совершенных узлов,
обеспечивающих большую производительность. По многим узлам и агрегатам
унифицирован с сельскохозяйственным трактором Т-4А.
Трактор трелевочный рамной конструкции с передним расположением двигателя и
кабины и задним расположением трансмиссии и погрузочного устройства.
На тракторе установлен двигатель А-01МЛ мощностью 80,9 кВт (100
л.с.) с запуском от пускового двигателя с электростартером.
Сухая, постоянно замкнутая муфта сцепления имеет ножное управление с
гидроусилителем.
От двигателя к силовому блоку мощность передается карданной передачей,
которая состоит из двух валов: малого с упругими шарнирами на резиновых
втулках и большого с крестовинами на игольчатых подшипниках.
Коробка перемены передач механическая, ступенчатая, со скользящими зубчатыми
колесами, управление дистанционное.
Задний мост состоит из конической центральной передачи и сдвоенного
одноступенчатого планетарного механизма поворота с сухими ленточными
тормозами, имеющими раздельное управление. В приводы управления тормозами
солнечных шестерен введены гидроусилители. Конечные передачи представляют
собой одноступенчатый редуктор.
Остов трактора рамной конструкции с днищем, надежно защищающим двигатель и
трансмиссию от повреждений. Подвеска остова балансирная полужесткая,
гусеница литая, мелкозвенчатая, с плавающими пальцами. Натяжное устройство
гусеницы винтовое, с пружинным амортизатором.
Кабина двухместная, цельнометаллическая, оборудована отоплением, устройством
против обледенения ветрового стекла, стеклоочистителем, мягким, регулируемым
по высоте сиденьем с гидравлическим амортизатором, освещением, аптечкой,
бачком для питьевой воды и противосолнечным козырьком.
В комплект рабочего оборудования входят: механическая ступенчатая
раздаточная коробка для привода лебедки, лебедка для подтаскивання деревьев
к трактору н натаскивания пакета хлыстов на погрузочный щит и погрузочное
устройство с гидравлическим приводом.
Встроенная в тормозной барабан раздаточной коробки обгонная муфта
значительно облегчает управление лебедкой под нагрузкой. Сварной щит со
слоевым настилом (с деревянной прослойкой) хорошо сопротивляется давлению
комлей деревьев при натаскивании пакета. Управление подъемом и опусканием
щита - гидравлическое, из кабины трактора.
Предусмотрена возможность установки заднего зависимого ВОМ, навесной системы
и дополнительных гидронасосов для привода агрегатируемых машин.
Трактор
ЛХТ-4
Лесохозяйственный
трактор ЛХТ-4 является модификацией
трелёвочного трактора ТТ-4.
Трактор предназначен для
пахоты, культивации, посева, ухода за посадками леса и выполнения других
лесохозяйственных работ.
ЛХТ-4 имеет фронтальный и задний подъёмно-навесные механизмы, вал
отбора мощности, самосвальный кузов. Механическая трансмиссия позволяет
получить 8 передач переднего хода, скорость 2,2 — 9,7 км/ч. Ходовая часть с
эластичной подвеской обеспечивает хорошую приспособляемость к неровностям
пути. Кабина двухместная, отапливается и вентилируется.
Технические характеристики
тракторов
| |
ТТ-4 |
ЛХТ-4 |
|
Тип трактора |
гусеничный, трелёвочный |
гусеничный,
лесохозяйственный |
|
Класс тяги, кН |
40 |
40 |
|
Марка двигателя |
А-01МЛ |
А-01МЛ |
|
Тип двигателя |
6-цилиндровый рядный,
четырехтактный с неразделенной камерой сгорания (в поршне) |
6-цилиндровый рядный,
четырехтактный с неразделенной камерой сгорания (в поршне) |
|
Номинальная эксплуатационная мощность двигателя, кВт (л.с.) |
80,9 (110) |
80,9 (110) |
|
Частота вращения коленчатого вал, об/мин |
1600 |
1600 |
|
Удельный расход топлива при номинальной эксплуатационной мощности,
г/кВт*ч (г/э. л.с.-ч) |
250 (185) |
250 (185) |
|
Число передач: |
|
|
|
вперед |
8 |
8 |
|
назад |
1 |
1 |
| Диапазон скоростей,
км/ч: |
|
|
| ..вперед |
2,25 - 9,75 |
2,20 — 9,70 |
| ..назад |
3,40 - 6,50 |
3,25 - 6,35 |
|
Дорожный просвет, мм |
490 |
540 |
| Колея,
мм |
2000 |
2000 |
|
Удельное давление на грунт, кгс/см² |
0,45 |
|
| Ширина
гусениц, мм |
500 |
500 |
|
Вместимость топливного бака, м³
(л) |
0,13 (135) |
0,13 (135) |
|
Тяговое усилие лебедки, кН (кгс) |
9,7 (117,7) |
9,7 (117,7) |
|
Габаритные размеры, мм: |
|
|
|
длина |
6000 |
7050 |
|
ширина |
2500 |
2500 |
|
высота |
2750 |
2750 |
| Масса
конструктивная, кг |
12800 |
13200 |
|
